Perakitan Struktur Baja di Tempat + Alur Kerja Konstruksi Pengangkatan Integral + Pertimbangan Utama

Perkenalan:Di dalamkonstruksi struktur baja, "perakitan tanah + pengangkatan integral derek berat" (merakit struktur seluruhnya di atas tanah dan mengangkatnya ke posisinya sebagai satu unit menggunakan derek berat) adalah salah satu metode konstruksi yang paling hemat biaya, aman, dan kualitasnya terkontrol saat ini.

Dibandingkan dengan "perakitan lepas di ketinggian tinggi" (merakit komponen sepotong demi sepotong jauh di udara), metode ini secara signifikan mengurangi pekerjaan berbahaya di ketinggian, menurunkan tingkat cacat pengelasan, dan secara efektif mengontrol deformasi struktural. Namun, hal ini memerlukan persiapan lokasi darat yang ketat, pengaturan jig perakitan dengan presisi tinggi, perhitungan teknik pengangkatan yang cermat, serta pemberian sinyal dan perintah di lokasi yang sempurna.

Di bawah ini adalah panduan teknis yang komprehensif dan terstandarisasistruktur baja di lokasiperakitan dan pengangkatan integral—terstruktur dengan alur kerja yang jelas serta persyaratan teknis yang praktis dan lugas untuk kemudahan referensi.

I. Tinjauan Inti Metode Konstruksi

Logika Alur Kerja Konstruksi: Prefabrikasi pabrik komponen baja dalam beberapa bagian → Perakitan tanah di lokasi pada jig → Koreksi pengelasan, inspeksi las (NDT) & sentuhan cat → Pengangkatan integral satu bagian ke posisinya → Pemasangan dan penyelarasan struktural.

Keuntungan Utama

•  Pekerjaan Berbasis Darat Sepanjang: Operasi utama dilakukan di lapangan, sehingga secara drastis mengurangi risiko jatuh dan bahaya di ketinggian.

•  Kualitas Terkendali: Perakitan, pengelasan, dan penyelarasan dilakukan di lingkungan tanah yang stabil dan mudah diakses, sehingga memastikan presisi dan kualitas bangunan yang unggul.

•  Efisiensi Konstruksi Tinggi: Pengelasan dan pemasangan baut di ketinggian diminimalkan, sehingga mempercepat kemajuan konstruksi secara signifikan.

Keterbatasan

•  Diperlukan Area Perakitan yang Luas: Membutuhkan area tanah yang luas, rata, dan padat untuk perakitan di lokasi.

•  Alat Berat & Pemeriksaan Ketat: Membutuhkan derek pengangkat bertonase tinggi dan perhitungan teknik yang ketat untuk kondisi pengangkatan dan kapasitas menahan beban tanah.

Skenario yang Berlaku

Konstruksi struktur baja di lokasi terbuka, seperti rangka baja bentang besar, modul baja atap, rangka baja multi bentang, dan rakitan gelagar derek tugas berat.

II. Alur Kerja Konstruksi Standar Lengkap

Alur Proses Standar: Persiapan Konstruksi → Perataan & Pemadatan Lokasi → Penyetelan & Penerimaan Jig Perakitan → Penerimaan & Inspeksi Ulang Komponen → Perakitan Tanah → Pekerjaan Pengelasan → Pengujian Las (NDT) & Penyempurnaan Cat Anti Korosi → Pengangkatan Lug & Penyiapan Rigging → Uji Coba Pengangkatan → Pengangkatan Integral Formal → Penyetelan Halus Posisi & Perbaikan Sementara → Pengecekan Ulang Sumbu & Elevasi Grid → Sambungan & Pengikat Permanen → Pelepasan Rigging → Penerimaan Proyek → Pembongkaran Jig Perakitan

1. Persiapan Konstruksi Tahap Awal (Langkah Paling Kritis)

Jika persiapan awal tidak memadai, masalah seperti deformasi struktur, terguling, atau kesalahan dimensi dapat dengan mudah terjadi selama perakitan dan pengangkatan. Fokus secara ketat pada 4 tugas inti berikut:

•  Rencanakan Terlebih Dahulu: Siapkan skema pengangkatan khusus. Untuk operasi yang berisiko tinggi dan sangat kritis, tinjauan ahli dan persetujuan formal adalah wajib. Selesaikan perhitungan teknik terperinci untuk kondisi pengoperasian derek, tegangan komponen struktur, kapasitas dukung tanah, dan beban titik angkat.

•  Verifikasi Bahan & Dokumen: Periksa sertifikat kesesuaian pabrik, laporan pengujian pabrik (MTR), catatan pengujian non-destruktif pabrik (NDT), dan lembar verifikasi dimensi. Cegah secara ketat komponen yang tidak sesuai memasuki lokasi kerja.

•  Perencanaan Tata Letak Lokasi: Tentukan dengan jelas zona terpisah untuk penyimpanan komponen, pekerjaan perakitan di darat, dan posisi pergerakan crane/cadik. Untuk pondasi tanah lunak, gali dan ganti dengan timbunan padat, padatkan, dan aspal/keraskan tanah terlebih dahulu.

•  Pengarahan Keselamatan Personil: Tukang las, operator derek, pemberi sinyal, dan rigger harus memiliki sertifikat kualifikasi yang valid. Lakukan pengarahan keselamatan dan teknis secara menyeluruh untuk semua pekerja, jelaskan tanggung jawab individu dan larangan keselamatan.

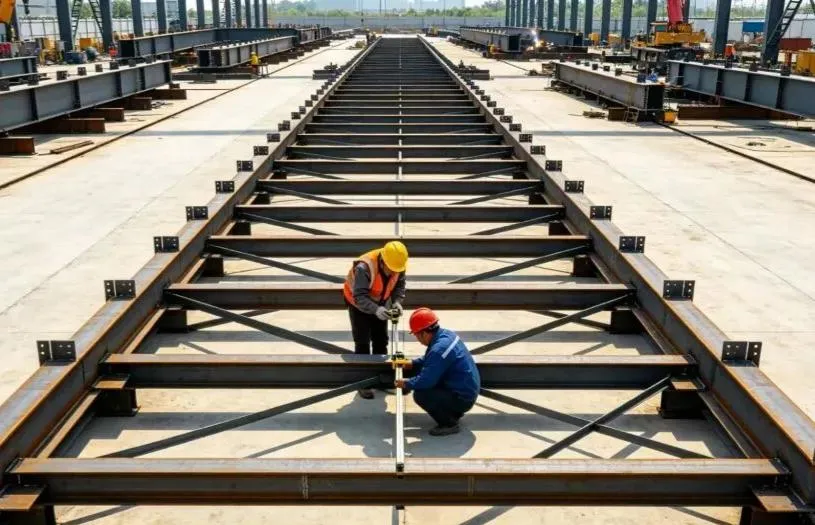

2. Pengaturan dan Penerimaan Jig Perakitan

Jig perakitan (rangka penyangga tanah) sangat penting untuk presisi perakitan. Perakitan biasa atau rangka darurat di bawah standar dilarang keras!

•  Gunakan Baja Struktural Standar: Buat jig menggunakan bagian baja standar nasional untuk memastikan kekakuan dan stabilitas yang memadai, mencegah penurunan tanah, defleksi struktural, atau guncangan setelah pemuatan.

•  Penetapan dan Penentuan Posisi yang Tepat: Meletakkan garis panduan secara akurat; mengontrol secara ketat sumbu kisi, ketinggian, dan kerataan. Untuk komponen bentang besar, buatlah pra-camber (kurva ke atas yang disengaja) sesuai dengan spesifikasi desain untuk mengatasi kendur di masa depan akibat beban servis.

•  Inspeksi & Penandatanganan Khusus: Inspeksi khusus harus dilakukan setelah penyiapan jig selesai. Rekam dan arsipkan semua pengukuran dimensi, ketinggian, dan kerataan. Jig hanya dapat digunakan setelah penandatanganan resmi

3. Pengiriman Komponen dan Perakitan Darat

Perakitan tanah adalah proses utama untuk mengendalikan kualitas struktural secara keseluruhan. Kontrol yang tepat sangat penting:

•  Pemeriksaan Komponen Masuk: Periksa setiap komponen pada saat kedatangan untuk mengetahui tampilannya, deformasi pengiriman, lapisan pelindung, dan kesejajaran lubang baut. Luruskan dan perbaiki segala perubahan bentuk kecil sebelum perakitan.

•  Pemosisian & Penyetelan Jig: Setelah memasang komponen pada jig, gunakan dongkrak hidrolik dan kabel penahan untuk menyempurnakan dan mengontrol secara ketat rentang, garis sumbu, elevasi, celah akar (celah pemasangan sambungan), dan penyelarasan vertikal.

•  Pengelasan Tack oleh Tukang Las Bersertifikat: Tukang las bersertifikat harus melakukan pengelasan tack (las penahan sementara). Panjang tack weld dan ukuran kaki fillet harus memenuhi standar teknis, mencegah porositas, retak, dan cacat pengelasan lainnya.

•  Pengelasan Simetris & Penghilang Stres: Pengelasan formal harus benar-benar mengikuti prinsip "pengelasan simetris" dan "pengelasan langkah mundur" (pengelasan pada segmen bolak-balik pendek) untuk melepaskan tekanan termal secara merata dan meminimalkan lengkungan. Untuk pelat baja tebal, terapkan kontrol suhu pemanasan awal dan interpass secara ketat.

•  Verifikasi Pasca Perakitan: Setelah perakitan selesai, ukur ulang secara menyeluruh dimensi keseluruhan, nilai camber, dan kelurusan lateral untuk menjamin kepatuhan penuh terhadap kode teknik dan gambar desain.

4. Pemeriksaan Las dan Touch-up Cat Anti Korosi

•  Pengujian Non-Destruktif (NDT): Lakukan Pengujian Ultrasonik (UT) atau Pengujian Radiografi (RT) sesuai spesifikasi desain. Setiap pengelasan yang tidak sesuai harus dicungkil seluruhnya, dilas kembali, dan diuji ulang hingga memenuhi syarat 100%.

•  Pembersihan & Pengecatan Ulang Las: Menggiling sambungan las hingga halus, menghilangkan karat, terak, dan percikan, serta segera mengaplikasikan cat dasar dan lapisan atas anti korosi yang sesuai untuk memastikan sistem lapisan pelindung yang kontinu dan utuh.

•  Perlindungan Permukaan: Melindungi permukaan kontak gesekan baut berkekuatan tinggi, lubang baut, dan lapisan cat akhir dari percikan las, kontaminasi minyak/minyak, dan goresan mekanis.

5. Titik Pengangkatan dan Pemilihan Tali-temali

Aturan Keselamatan Pengangkatan Inti: Jangan sekali-kali mengganti titik pengangkatan tanpa izin, jangan pernah mencampur tali-temali yang tidak cocok, dan jangan sekali-kali membuat komponen terkena gaya yang tidak tepat.

•  Gunakan Lug Pengangkat yang Dirancang: Selalu gunakan lug pengangkat (mata bantalan) yang telah dirancang sebelumnya dan dirancang oleh pabrik. Pengelasan atau pengeboran lubang di lokasi yang tidak disetujui untuk titik pengangkatan sementara sangat dilarang. Semua lasan lug pengangkat harus menjalani inspeksi NDT 100%.

•  Penghitungan Kapasitas Tali-temali: Pilih tali kawat baja, belenggu, dan sling pengangkat berdasarkan perhitungan beban, dengan mempertimbangkan faktor keamanan beban dinamis. Dilarang keras memuat berlebihan.

•  Pelindung Sudut: Pasang pelindung sudut (pelembut/pelindung tepi) di semua sudut tajam dan tepi bagian baja untuk mencegah tali kawat terpotong atau rusak.

•  Tulangan Sementara: Tambahkan penyangga/komponen penyangga sementara pada bagian yang berstruktur ramping atau berdinding tipis (seperti rangka panjang) untuk mencegah puntiran, tekuk, atau deformasi lokal selama pengangkatan.

6. Uji Coba Angkat (Jangan Dilewatkan)

Uji coba pengangkatan adalah penghalang pertahanan terakhir terhadap kecelakaan pengangkatan.

•  Angkat dan Arahkan: Angkat komponen secara perlahan sejauh 200–300 mm dari jig rakitan, dan tahan di udara selama 5 hingga 10 menit.

•  Pemeriksaan Komprehensif: Periksa secara menyeluruh: kondisi beban pada titik pengangkatan, deformasi tali-temali, defleksi komponen keseluruhan dan lokal, stabilitas derek, penurunan permukaan tanah di bawah cadik, dan segala gangguan atau tersangkut pada jig.

•  Penurunan Segera Jika Ada Kelainan: Jika terdapat kebisingan yang tidak biasa, distorsi struktur, atau penurunan permukaan tanah yang berlebihan, segera turunkan komponen kembali ke jig. Pengangkatan formal hanya dapat dilanjutkan setelah tindakan perbaikan disetujui.

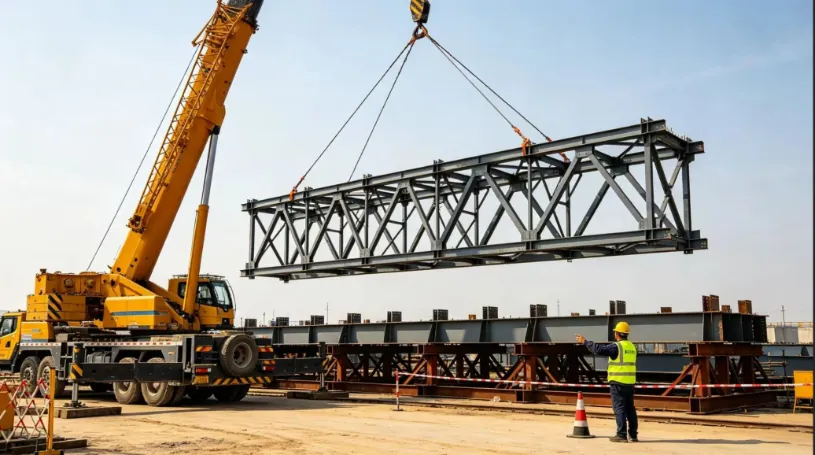

7. Pengangkatan, Penentuan Posisi, dan Pengamanan Sementara Rakitan Penuh

•  Persinyalan Satu Orang Terpadu: Operasi harus diarahkan oleh satu komandan pemberi sinyal yang ditunjuk dengan menggunakan isyarat tangan dan perintah suara yang terstandarisasi. Pemberian isyarat kepada banyak orang dan operasi yang kacau sangat dilarang.

•  Pergerakan Derek yang Halus: Pengangkatan, slewing (mengayun), dan luffing (boom derricking) harus tetap mulus dan lambat sepanjang proses. Hindari berhenti mendadak, tikungan tajam, atau beban kejut. Awak darat harus menggunakan tag line (tali pemandu) untuk menstabilkan orientasi komponen dan mencegah tabrakan dengan struktur yang ada.

•  Pemosisian & Dukungan Sementara Segera: Setelah dipasang pada penyangga permanen, sesuaikan sumbu kisi, ketinggian, dan garis tegak lurus vertikal dengan tepat. Segera pasang penyangga penyangga sementara dan kencangkan kabel pria.

•  Garis Merah Pengaman Inti: Jangan sekali-kali melepaskan kait derek sampaistruktur bajamembentuk sistem struktural yang stabil dan mandiri.

8. Pekerjaan Penyambungan dan Penyelesaian Permanen

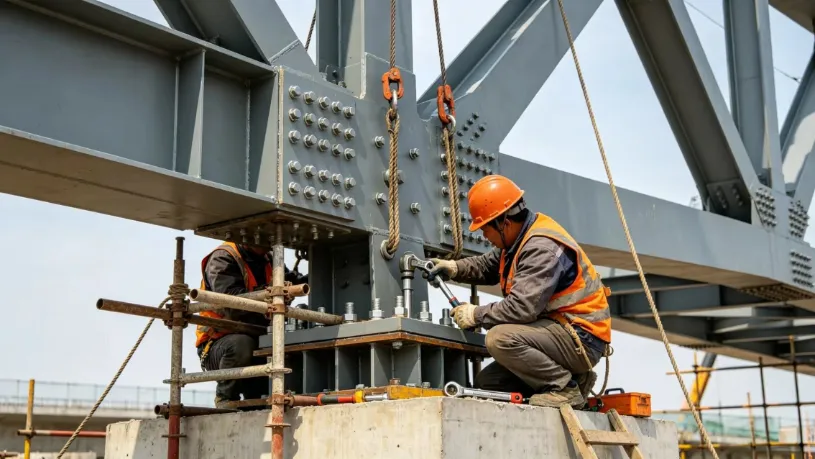

•  Baut Berkekuatan Tinggi Terlebih Dahulu: Prioritaskan pengikatan baut berkekuatan tinggi. Ikuti dengan ketat urutan pengencangan dua tahap: "Pengencangan Awal → Pengencangan Torsi Akhir". Tandai setiap baut dengan jelas setelah pengencangan terakhir untuk mencegah baut terlewat, kendor, atau torsi berlebih.

•  Pengelasan Sambungan di Lokasi: Lakukan pengelasan butt dan sambungan di lokasi pada lapisan multi-lintasan, dan lakukan pengujian non-destruktif (NDT) segera setelah selesai.

•  Pengukuran Ulang Struktur Keseluruhan: Mengukur ulang seluruh dimensi keseluruhan, ketinggian, dan nilai defleksi. Setelah tersertifikasi memenuhi persyaratan, bongkar alat pengangkat, penyangga sementara, dan jig rakitan tanah dengan aman.

•  Perbaikan & Serah Terima Pelapisan: Perbaiki semua lapisan anti korosi dan tahan api yang rusak di seluruh area yang terkena dampak untuk menyelesaikan pemasangan yang telah selesai.

AKU AKU AKU. Tindakan Pencegahan Penting di Tempat (Kesalahan Utama yang Harus Dihindari)

1. Titik Kontrol Kualitas Perakitan

•  Fondasi Jig yang Kokoh: Tanah di bawah jig rakitan harus kokoh, padat, dan rata. Pekerjaan perakitan dilarang keras di tanah lunak atau tanah yang tergenang air selama cuaca hujan untuk mencegah penurunan yang tidak merata.

•  Kontrol Pra-kamber yang Ketat: Mengatur pra-kamber secara akurat (kurva ke atas yang disengaja) untuk komponen struktur bentang besar sesuai dengan nilai desain. Periksa kembali pengukuran sebelum dan sesudah perakitan untuk mencegah kendur ke bawah setelah pemasangan.

•  Pembatasan Pengelasan dalam Cuaca Buruk: Segera hentikan pengelasan di udara terbuka saat terjadi angin kencang, hujan, salju, atau suhu beku. Pastikan permukaan baja yang lembab dikeringkan secara menyeluruh dengan obor pemanas sebelum melanjutkan pengelasan.

•  Lindungi Permukaan Gesekan Baut Kekuatan Tinggi: Lindungi permukaan gesekan kontak baut dengan ketat. Penggilingan, kontaminasi oli, atau percikan api las dilarang keras, untuk memastikan koefisien slip memenuhi standar teknis.

2. Wajib Mengangkat Garis Merah Keselamatan

•  Larangan Cuaca: Dilarang keras mengangkat kendaraan saat terjadi angin kencang dengan Kekuatan 6 ke atas (kecepatan angin ≥ 10,8 m/s), kabut tebal, hujan lebat, atau saat pencahayaan malam tidak memadai.

•  Dukungan Cadik Derek: Cadik derek harus ditopang sepenuhnya oleh pelat distribusi beban baja tebal di atas permukaan tanah yang kokoh dan terverifikasi untuk mencegah derek terjungkal atau penembusan cadik.

•  Zona Pengecualian Keamanan yang Kaku: Buat penghalang yang kaku dan zona pengecualian yang jelas dalam radius kerja derek. Personil yang tidak berkepentingan dilarang keras memasuki, melewati, atau tinggal di kawasan tersebut.

•  Inspeksi Tali-temali Sebelum Pergeseran: Periksa semua peralatan pengangkat, perangkat keras tali-temali, dan tali kawat sebelum setiap giliran kerja. Ganti segera jika untaian kawat putus, keausan berlebihan, atau kekusutan/deformasi melebihi batas yang diperbolehkan.

3. Risiko Umum dan Tindakan Pencegahannya

•  Deformasi Komponen Berlebihan: Desain camber yang telah ditentukan sebelumnya, tambahkan penyangga penguat sementara, ikuti urutan pengelasan simetris, dan lakukan pemeriksaan beban kondisi pengangkatan penuh.

•  Kegagalan Robekan Lug Pengangkatan: Lakukan desain struktur khusus untuk lug pengangkat, pastikan pengelasan penetrasi penuh dengan inspeksi NDT 100%, dan larang keras titik pengangkatan darurat yang tidak disetujui.

•  Penurunan Tanah atau Tipping oleh Derek: Verifikasi dan pengerasan tanah terlebih dahulu, tempatkan pelat baja berat di bawah cadik, dan pantau penurunan tanah selama uji coba pengangkatan.

•  Ketidakstabilan Struktural setelah Penempatan: Segera pasang kabel penahan dan penyangga penyangga sementara, dengan menerapkan prinsip secara ketat: "Jangan sekali-kali melepaskan kait derek sebelum struktur diamankan."

•  Bautan Kekuatan Tinggi Di Bawah Standar: Lindungi permukaan kontak gesekan dengan ketat, terapkan prosedur pengencangan torsi standar, dan periksa serta beri tanda warna pada setiap baut setelah selesai.

IV. Ringkasan

Logika manajemen inti dariperakitan struktur baja di tempatdan pengangkatan integral dapat diringkas sebagai: perakitan tanah yang presisi, kontrol jig yang kaku, perhitungan pengangkatan yang ketat, pengangkatan yang mulus dan stabil, dan tidak pernah melepaskan kait sebelum mengencangkan.

Dengan mengelola secara ketat empat pilar penting—kualitas jig, deformasi pengelasan, kondisi beban pengangkatan, dan stabilitas struktur sementara—kerusakan konstruksi dan kecelakaan keselamatan yang paling umum dapat dicegah, sehingga memberikan solusi yang aman, andal, dan efisien untuk rekayasa struktur baja bentang besar.
