1. Pemeriksaan Pengangkatan Rangka Baja (Perhitungan Pengangkatan)

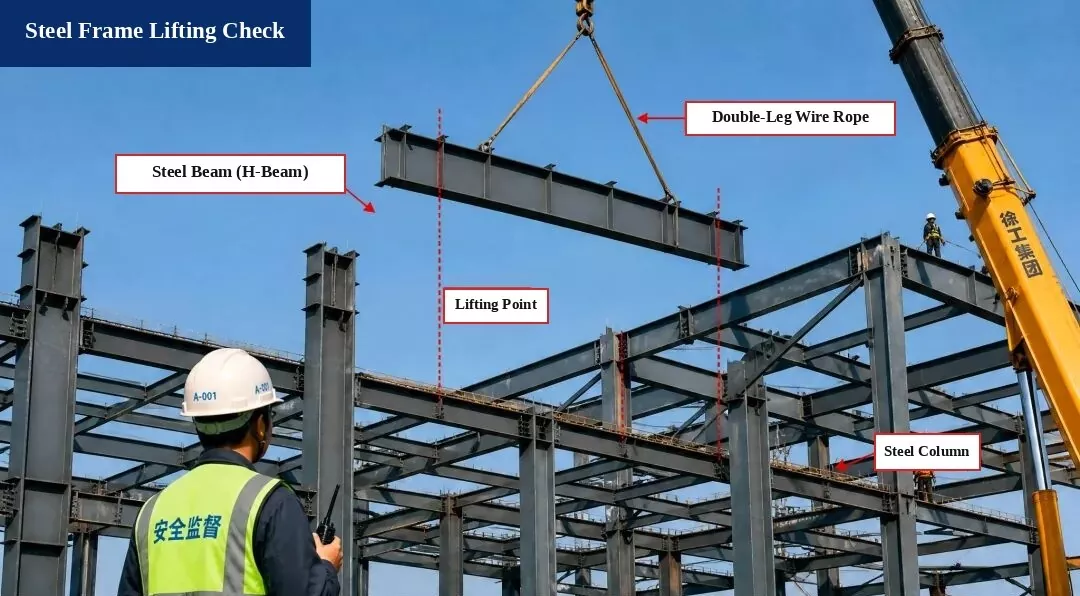

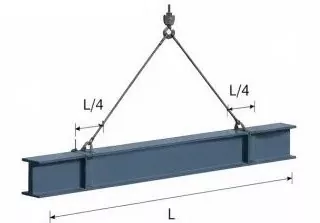

I. Diagram Pengangkatan

Anggota:Balok Baja H500×200×10×16, Panjang L = 12,0 m

Poin Pengangkatan:Ditetapkan pada L/4 dari setiap ujung balok

Sudut Selempang:α ≈ 60°

II. Perhitungan Beban

1. Berat Diri Balok:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Faktor Beban Dinamis:Ambil 1.1

3. Berat Sling:Diabaikan (dapat diabaikan)

4. Total Beban Pengangkatan:
P = G × 1,1 = 219,9 kN

5. Ketegangan Sling (Beban Seimbang):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

AKU AKU AKU. Pemeriksaan Keamanan Selempang

1. Jenis Selempang:tali kawat baja φ20, beban putus Fb = 360 kN

2. Faktor Keamanan (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Memenuhi persyaratan standar!

Periksa Kesimpulan:
Operasi pengangkatan aman dan memenuhi persyaratan kode.

Standar Referensi

• Kode Konstruksi Struktur Baja (GB 50755-2012)

• Kode Teknis Keselamatan Pengangkatan dan Pengangkatan dalam Konstruksi (JGJ 276-2012)

Catatan Keamanan:

1. Periksa balok baja, tali kawat, dan alat pengangkat sebelum mengangkat untuk memastikan aman dan andal.

2. Menugaskan orang yang berdedikasi untuk mengarahkan proses pengangkatan. Tidak seorang pun boleh berdiri di bawah balok yang terangkat.

3. Segera hentikan pekerjaan pengangkatan ketika kecepatan angin mencapai Level 6 atau lebih tinggi.

2. Pemasangan dan Inspeksi Rangka Baja — Pemasangan Balok Baja

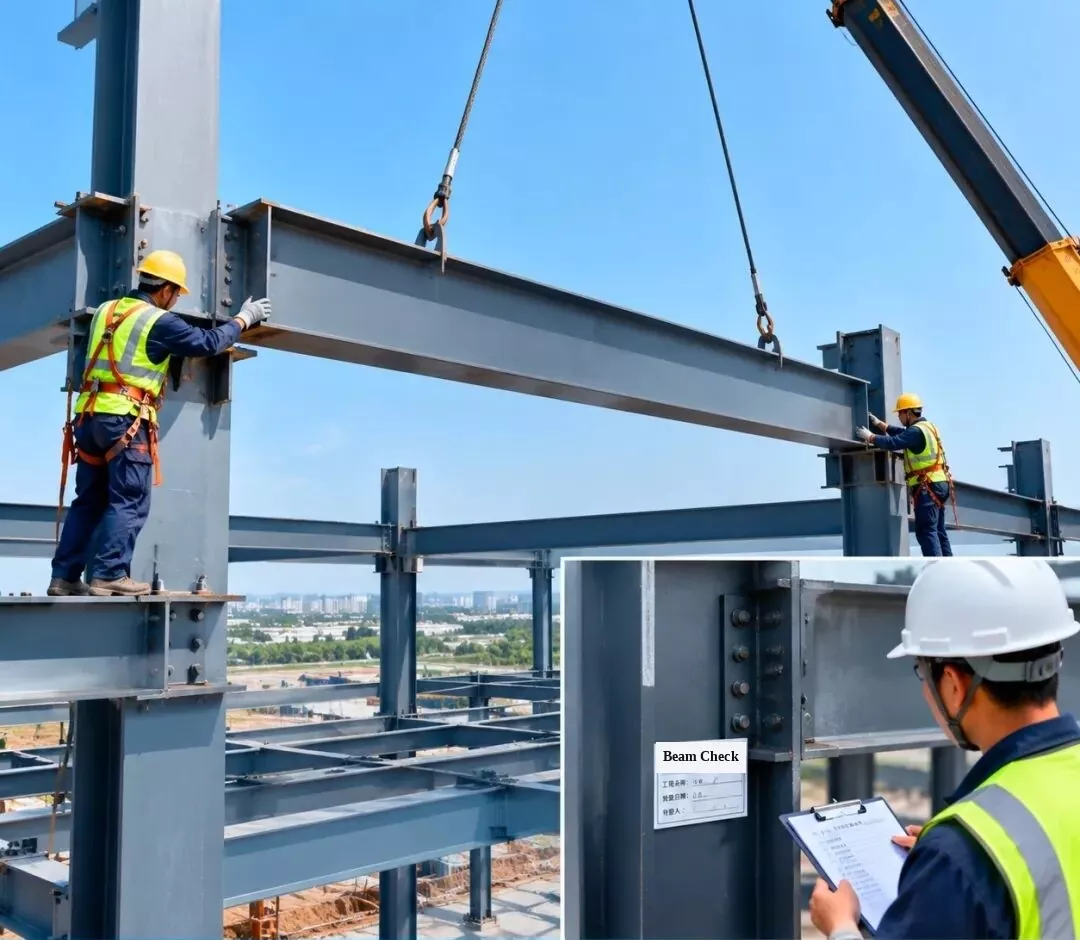

Angkat balok baja ke posisi yang direncanakan, kemudian periksa dan setujui sambungan sambungan untuk memastikan kualitas pemasangan memenuhi persyaratan desain.

[Inset Tag pada Kolom: Inspeksi Pemasangan Balok Baja | Nama Proyek: Lokakarya #1 | Tanggal Inspeksi | Inspektur]

3. Pemasangan dan Pemeriksaan Rangka Baja — Pemasangan Rangka Atap Baja

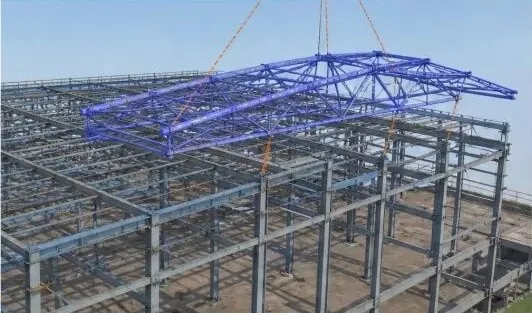

1. Simulasi BIM 3D:Simulasikan pemasangan rangka atap baja untuk meningkatkan rencana pengangkatan dan urutan pemasangan.

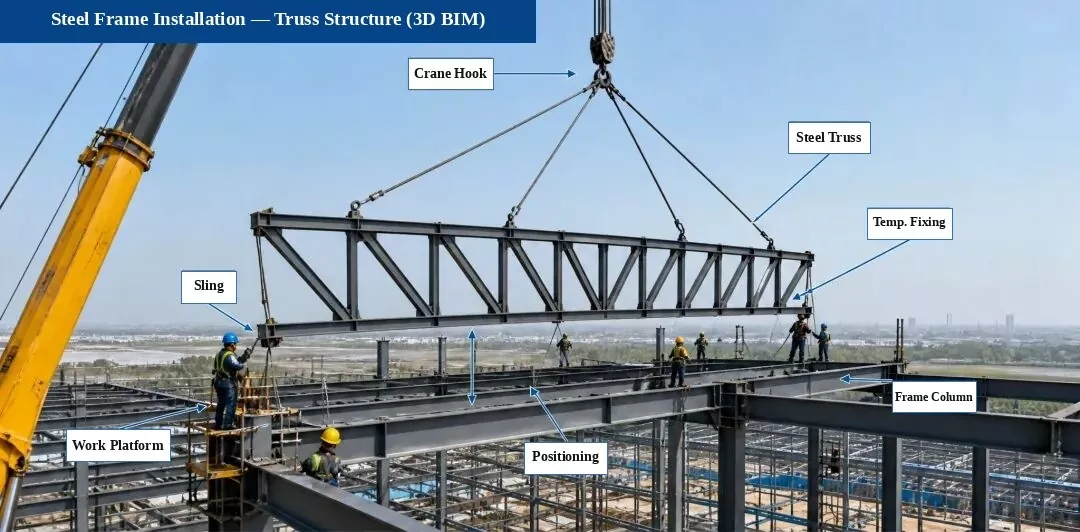

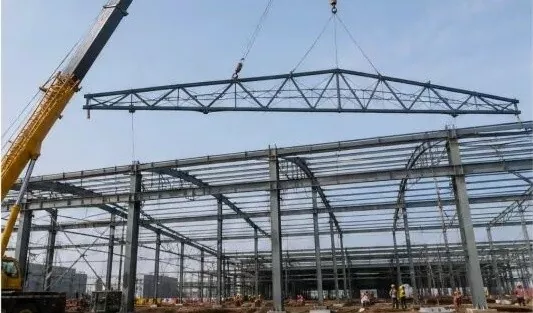

2. Pengangkatan Rangka Atap:Gunakan truk derek untuk mengangkat rangka dan letakkan perlahan pada posisinya sambil menjaga keseimbangan.

3. Pemosisian & Perbaikan Sementara:Setelah rangka atap terpasang, kencangkan sementara dan atur posisi serta ketinggiannya (elevasi).

4. Sambungan Baut Kekuatan Tinggi:Kencangkan baut berkekuatan tinggi sesuai aturan desain untuk memastikan sambungan yang kuat.

5. Inspeksi Instalasi:Periksa tinggi rangka, bentang, tekukan (lendutan), dan kesejajaran vertikal untuk memastikan memenuhi ketentuan.

6. Catatan Inspeksi:Setelah lulus pemeriksaan, lengkapi formulir pencatatan dan lanjutkan ke langkah konstruksi berikutnya.

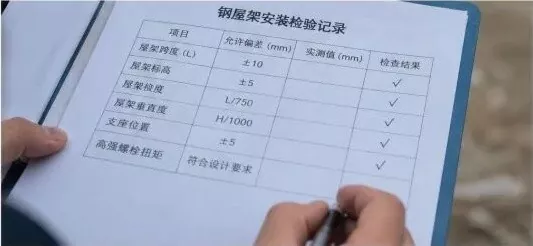

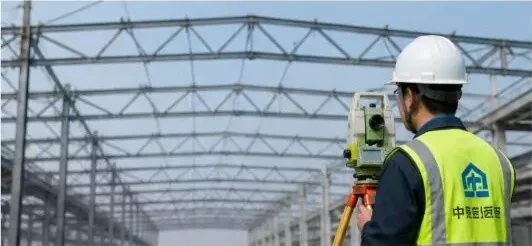

Catatan Pemeriksaan Pemasangan Rangka Atap Baja

Barang Inspeksi	Kesalahan yang Diizinkan (mm)	Nilai Terukur (mm)	Periksa Hasil
Rentang Rangka (L)	±10	—	√ (Lulus)
Tinggi Rangka (Ketinggian)	±5	—	√ (Lulus)
Tekuk Rangka (Defleksi)	L/750	—	√ (Lulus)
Penjajaran Vertikal Rangka	jam / 1000	—	√ (Lulus)
Posisi Pendukung	±5	—	√ (Lulus)
Torsi Baut Kekuatan Tinggi	Memenuhi persyaratan desain	—	√ (Lulus)

Poin Kontrol Utama:

Periksa semua bagian baja yang masuk di lokasi untuk memverifikasi jenis, ukuran, dan kualitas lasnya;
Gunakan rencana pengangkatan yang aman dan praktis untuk memastikan keselamatan pengangkatan;
Sesuaikan dan perbaiki rangka segera setelah dipasang pada posisinya;
Kencangkan semua baut berkekuatan tinggi dengan benar dan uji torsinya sesuai kode;
Lakukan inspeksi penuh untuk memastikan struktur yang dipasang memenuhi semua persyaratan desain dan kode.

4. Pemasangan dan Inspeksi Rangka Baja — Pemasangan Balok Baja Miring

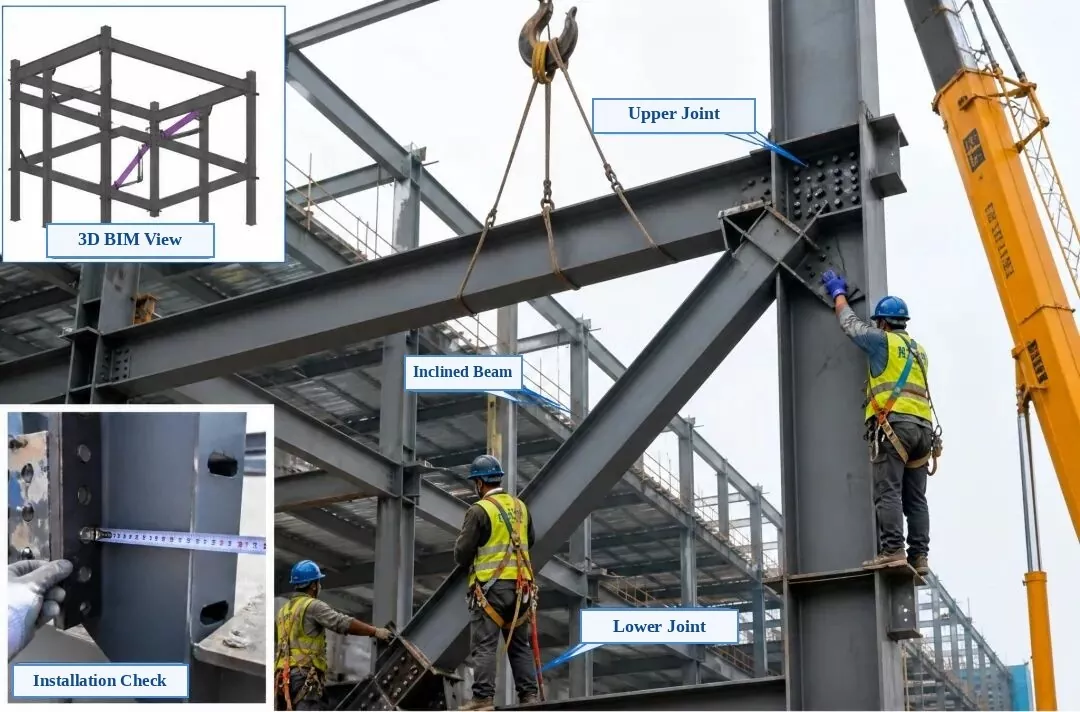

Label Foto yang Diekstraksi:Sisipan Kiri Atas: Tampilan BIM 3D | Inset Kiri Bawah: Pemeriksaan Instalasi | Foto Utama: Sambungan Sambungan Atas, Balok Baja Miring (Penahan Diagonal), Sambungan Sambungan Bawah

Pemasangan dan Inspeksi Rangka Baja — Pemasangan Balok Baja Miring

1. Pemeriksaan Pra-Instalasi:Periksa nomor komponen, ukuran, posisi lubang baut, dan arah pelat sambungan. Pastikan permukaan kontak rata, bersih, dan bebas dari gerinda atau minyak.

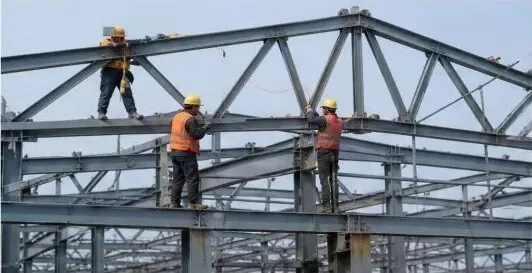

2. Mengangkat dan Memposisikan:Gunakan dua titik pengangkatan untuk mengangkat balok miring secara perlahan ke tempatnya. Perbaiki sementara dan pastikan sambungan atas dan bawah sejajar secara akurat dengan kolom dan balok baja.

3. Penyelarasan dan Penyesuaian:Sesuaikan posisi garis tengah, tinggi, dan kesejajaran vertikal balok miring untuk memenuhi persyaratan desain. Selesaikan sambungan permanen setelah penyelarasan.

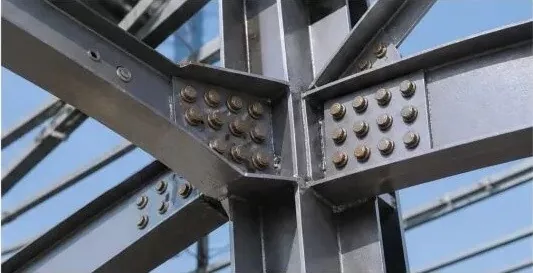

4. Metode Koneksi:Hubungkan dengan baut berkekuatan tinggi. Kencangkan secara merata dari tengah ke luar ke kedua sisi seperti yang disyaratkan oleh desain, dan tandai setiap baut setelah pengencangan akhir lolos pemeriksaan.

5. Inspeksi Instalasi:Periksa posisi garis tengah, tinggi, kesejajaran vertikal, kekencangan kontak pelat, dan kualitas pengencangan baut. Semuanya harus memenuhi Kode Penerimaan Mutu Konstruksi Struktur Baja (GB 50205).

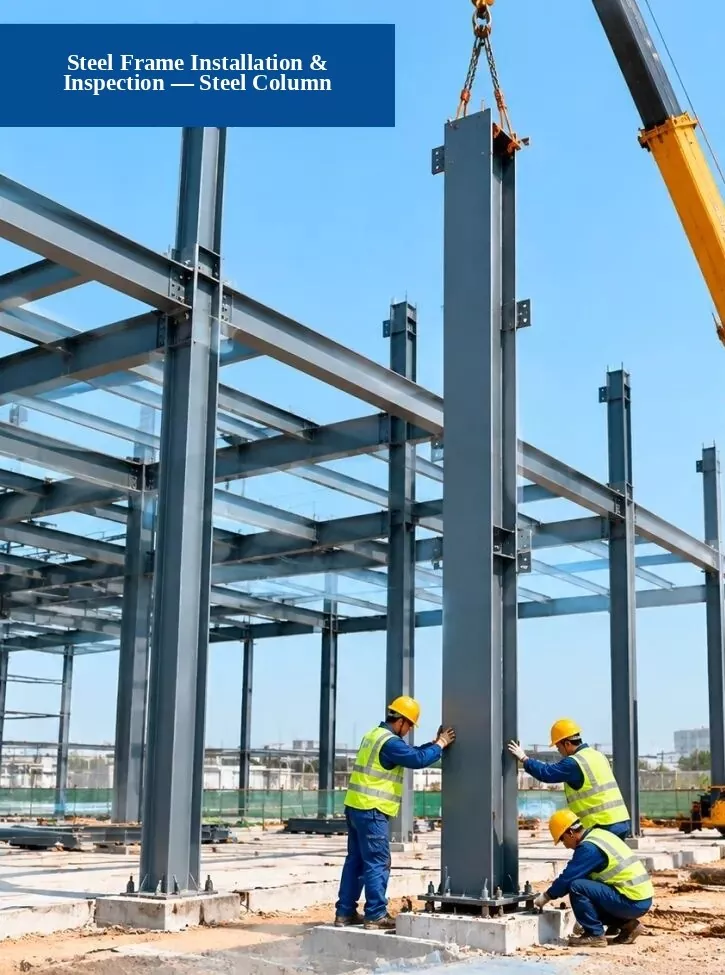

5. Pemasangan dan Inspeksi Rangka Baja — Pemasangan Kolom Baja

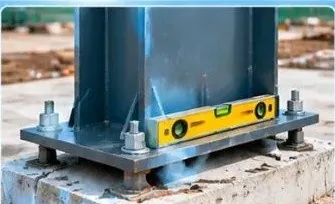

1. Pemeriksaan Fondasi:Periksa apakah posisi baut jangkar, tinggi pondasi, dan dimensi pondasi memenuhi persyaratan desain.

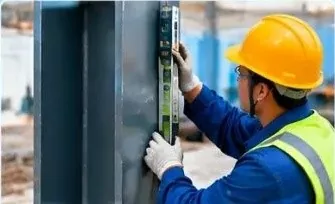

2. Pemeriksaan Penjajaran Vertikal:Gunakan total station, laser plumb, atau straightedge level untuk memeriksa seberapa lurus (vertikal) kolom baja berdiri.

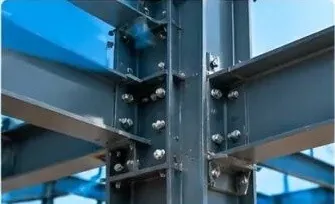

3. Pemeriksaan Kualitas Koneksi:Periksa apakah baut, las, dan pelat sambungan berkekuatan tinggi memenuhi persyaratan standar.

Proses Konstruksi:1. Pekerjaan Persiapan → 2. Angkat & Tempatkan Kolom Baja → 3. Pemasangan & Pengamanan → 4. Inspeksi & Penerimaan

6. Pemasangan Rangka Baja — Pemasangan Struktur Rangka (Diagram BIM 3D)

Alur Proses Instalasi:Survei & Penandaan → Pemeriksaan Dukungan → Pengangkatan & Penempatan → Perbaikan Sementara → Penyelarasan & Penyetelan → Sambungan Baut Kekuatan Tinggi → Pengelasan (jika diperlukan)

Poin Instalasi Utama:

Sebelum mengangkat, periksa kembali garis tengah penyangga, ketinggian, dan posisi bagian yang tertanam;
Pasang tali pemandu angin (slogan) pada saat pengangkatan agar rangka tetap stabil;
Sesuaikan dan kencangkan sementara rangka segera setelah penempatan untuk mencegah pembengkokan atau distorsi;
Sambungan baut berkekuatan tinggi harus mengikuti aturan desain dan kode serta dikencangkan hingga torsi yang diperlukan;
Kualitas las harus memenuhi aturan dalam Kode Penerimaan Kualitas Konstruksi Struktur Baja (GB 50205).

Poin Inspeksi Utama (Foto Lokasi):

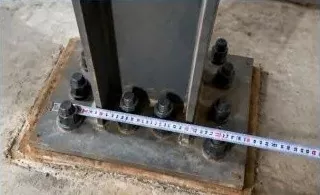

1. Dukungan & Pemeriksaan Bersama

Periksa posisi dan ketinggian baut penopang, pelat shim, dan komponen tertanam untuk memastikan semuanya memenuhi persyaratan desain.

2. Pemeriksaan Keselarasan Rangka

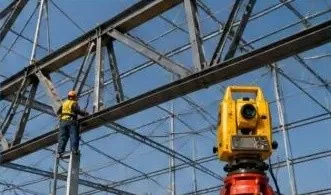

Gunakan total station untuk mengukur garis tengah, tinggi, dan tekukan rangka, dan lakukan penyesuaian kesejajaran.

3. Pemeriksaan Baut Kekuatan Tinggi

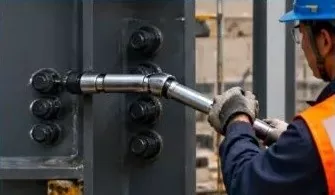

Periksa jumlah, ukuran, dan torsi baut berkekuatan tinggi, dan uji ulang sesuai ketentuan kode.

Catatan:Struktur rangka dalam proyek ini telah dirakit sebelumnya di pabrik dan diangkat beberapa bagian di lokasi untuk memastikan keakuratan pemasangan, kualitas, dan keamanan.

7. Pemasangan dan Inspeksi Rangka Baja & Lembaran Atap Logam Berprofil

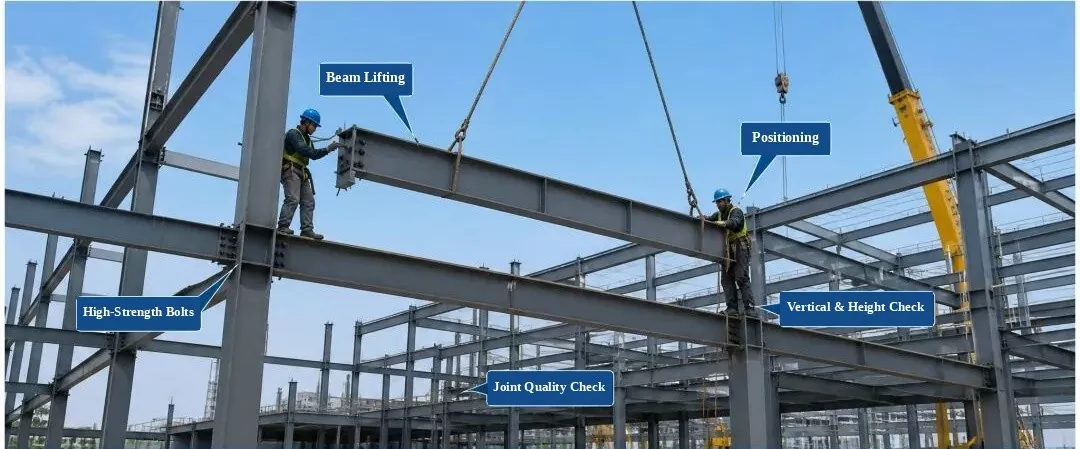

Pemasangan dan Inspeksi Rangka Baja

(Label: Pengangkatan Balok, Penentuan Posisi, Baut Kekuatan Tinggi, Pemeriksaan Vertikal & Ketinggian, Pemeriksaan Kualitas Sambungan)

1. Pemeriksaan Bagian Masuk:Periksa kualitas bahan, ukuran, kondisi permukaan, dan kelurusannya. Instal hanya setelah melewati pemeriksaan.

2. Pengendalian Proses:Kontrol posisi bagian, tinggi, perataan vertikal, dan pengencangan baut selama pemasangan.

3. Item Inspeksi:Posisi garis tengah, tinggi, kesejajaran vertikal, kerataan permukaan, dan kualitas sambungan baut.

4. Standar Mutu:Harus memenuhi Kode Penerimaan Mutu Konstruksi Struktur Baja (GB 50205-2020).

Pemasangan & Inspeksi Lembaran Atap Logam Berprofil

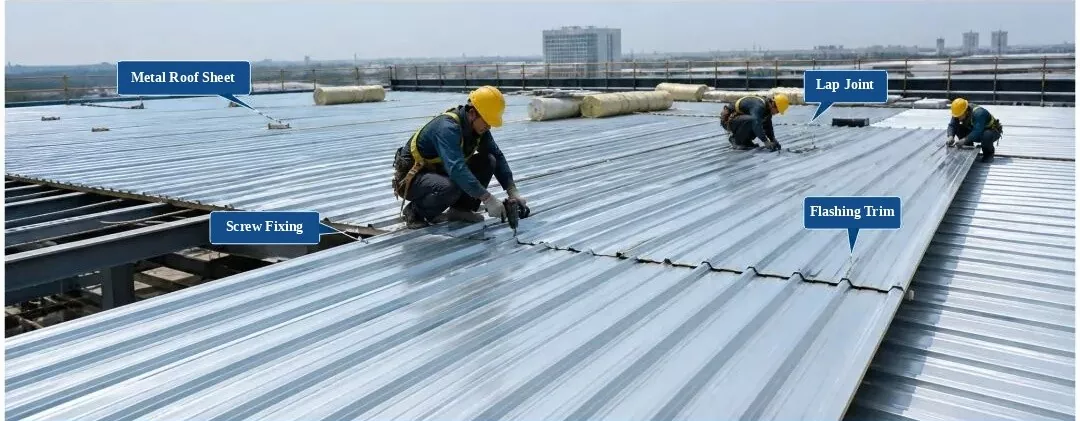

(Label: Lembaran Atap Logam, Sambungan Lap, Pemasangan Sekrup Self-Tapping, Trim Berkedip)

1. Pemeriksaan Bahan:Periksa profil panel, ketebalan, lapisan, dan warna. Gunakan hanya setelah melewati pemeriksaan.

2. Aturan Instalasi:Tumpang tindih panel dengan benar dan kencangkan dengan kuat. Jaga jarak sekrup dalam batas standar, tanpa ada sekrup yang hilang atau salah tempat.

3. Item Inspeksi:Kerataan atap, lebar tumpang tindih, jarak titik pengikatan, dan detail kedap air.

4. Standar Mutu:Harus memenuhi Kode Teknis Rekayasa Atap Metal (GB 50345-2012).

8. Pemasangan dan Pemeriksaan Rangka Baja — Pemasangan Tangga Baja dan Pegangan Tangan

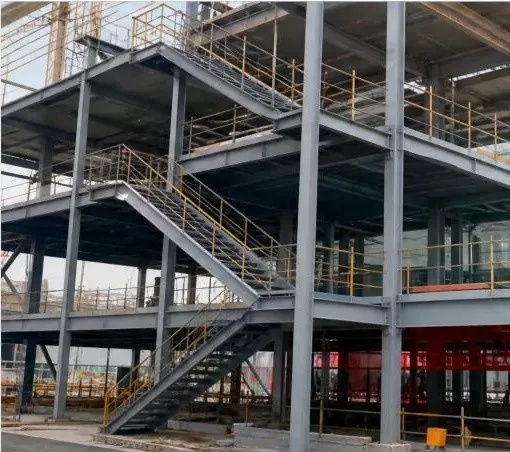

1. Tangga dan Pegangan Tangan Baja Selesai (Foto Situs)

2. Model BIM 3D (Tangga dan Pegangan Tangan Baja)

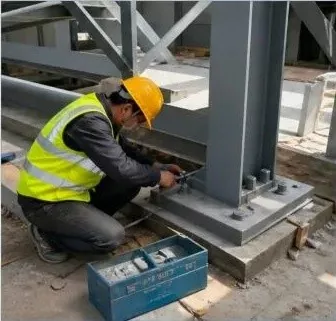

3. Pemasangan Tangga Baja (Pekerjaan di Lokasi)

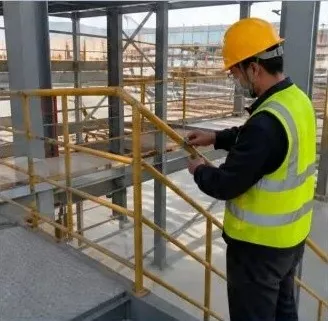

4. Pemasangan Handrail (Pekerjaan di Lokasi)

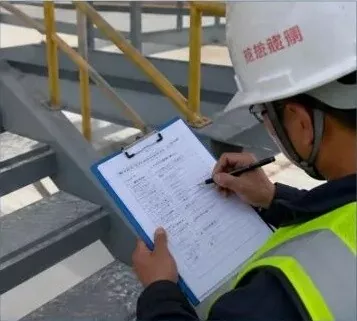

5. Inspeksi Kualitas Instalasi (Pemeriksaan Lokasi)

Petunjuk:

Sebelum memasang tangga baja dan pegangan tangan, periksa kembali dimensi komponen, ketinggian, dan garis tengah tata letak;
Saat menggunakan sambungan baut, periksa ukuran, jumlah, dan torsi baut untuk memastikan sambungan yang kuat;
Pegangan tangan yang dipasang harus kokoh dan lurus, dengan lasan penuh dan halus yang memenuhi persyaratan desain dan kode;
Lakukan pemeriksaan kualitas setelah pemasangan dan isi catatan inspeksi untuk memastikan kualitas proyek.

Standar Proses Konstruksi Struktur Baja (Rangka Baja)

Struktur bajayaitubanyak digunakan di pasar konstruksi saat ini untuk membangun rangka bangunan, dan akan menjadi pilihan utama untuk struktur bangunan utama di masa depan. Struktur baja memiliki banyak subkategori, tipe struktur, dan tipe komponen. Berdasarkan sistem strukturnya, dibagi menjadi empat jenis utama: rangka portal, kisi-kisi ruang, rangka, dan struktur rangka.
