Supermarket Gudang Rangka Baja

Bangunan supermarket gudang rangka baja adalah bentuk konstruksi yang dirancang khusus oleh pabrik struktur baja China kami untuk supermarket bergaya gudang. Ini menggabungkan karakteristik teknik "struktur rangka baja" dan persyaratan fungsional "supermarket bergaya gudang". Teknologi konstruksi rangka baja kami telah memberikan solusi bagi banyak klien di berbagai negara dan wilayah. Kami adalah pemasok dan produsen struktur baja dengan pengalaman lebih dari 20 tahun.

Struktur inti

Rangka baja

● Bahan utama: Komponen utama penahan beban seperti kolom, balok, dan rangka atap semuanya menggunakan baja canai panas berbentuk H, pipa baja persegi, dll.

● Metode penyambungan: Komponen dirakit di lokasi melalui baut berkekuatan tinggi, pengelasan, dll.

● Struktur penutup: Dinding dan atap luar biasanya menggunakan panel sandwich atau lembaran baja berprofil daripada dinding bata tradisional atau dinding beton.

Fungsi inti

Supermarket bergaya gudang

● Ketinggian jernih tinggi: Lantai pertama supermarket bergaya gudang berstruktur baja biasanya memiliki ketinggian 8-12 meter atau bahkan lebih tinggi. Menggunakan rak tingkat tinggi untuk penyimpanan vertikal, memaksimalkan kapasitas inventaris. Forklift dapat dengan bebas berpindah antar rak untuk melakukan operasi pengisian ulang. Ini memberi pelanggan pengalaman berbelanja yang terbuka dan tanpa stres.

● Sirkulasi terpadu: Bagian dalam bangunan biasanya terbagi menjadi area depan dan belakang, tanpa sekat keras di antara keduanya. Rak tinggi itu sendiri merupakan unit pajangan dan penyimpanan. Pelanggan dapat mengamati proses pengisian ulang, meningkatkan kesan "jumlah besar, harga bagus" di gudang.

● Fungsi pelengkap: Platform pemuatan khusus dan tempat parkir luar ruangan yang luas perlu dirancang.

Sistem struktural

Supermarket gudang rangka baja terutama mengadopsi dua sistem struktural berikut, atau kombinasi keduanya:

Kasus produk

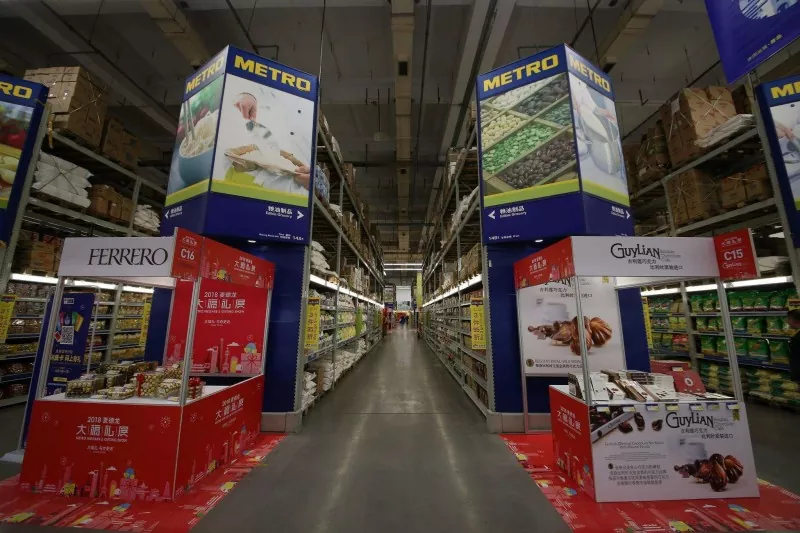

Metro (METRO) - Pelopor supermarket gudang rangka Baja Jerman

● Sistem struktural: Struktur baja ringan rangka portal, dengan bentang biasanya berkisar antara 24 hingga 30 meter, dan jarak kolom 6 hingga 12 meter.

● Ruang internal: Tinggi jaring 8 hingga 10 meter, rak tingkat tinggi langsung mencapai sekitar 7 meter, dan forklift dapat beroperasi dengan bebas di antara rak.

● Identifikasi penampilan: Fasad eksterior sebagian besar terdiri dari panel sandwich logam berwarna biru dan putih, dengan logo "METRO" yang menonjol di dinding miring, dan platform pemuatan (sama tingginya dengan bak truk) disediakan.

● Lantai: Lantai beton tugas berat, dengan ketebalan sekitar 250 mm, dan permukaannya mengeras, mampu menahan forklift dan palet yang terisi penuh secara langsung.

Proses pembuatan produk secara lengkap

Proses pembuatan supermarket gudang rangka baja yang sudah jadi umumnya meliputi langkah-langkah berikut:

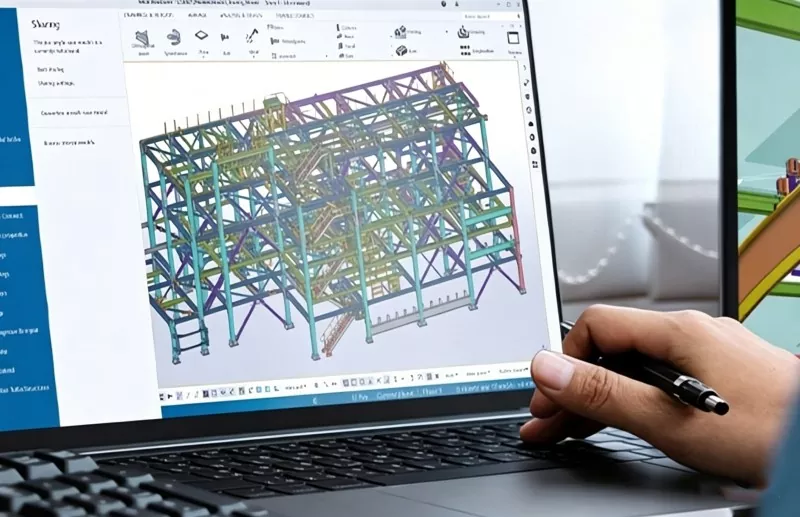

1. Pendalaman desain

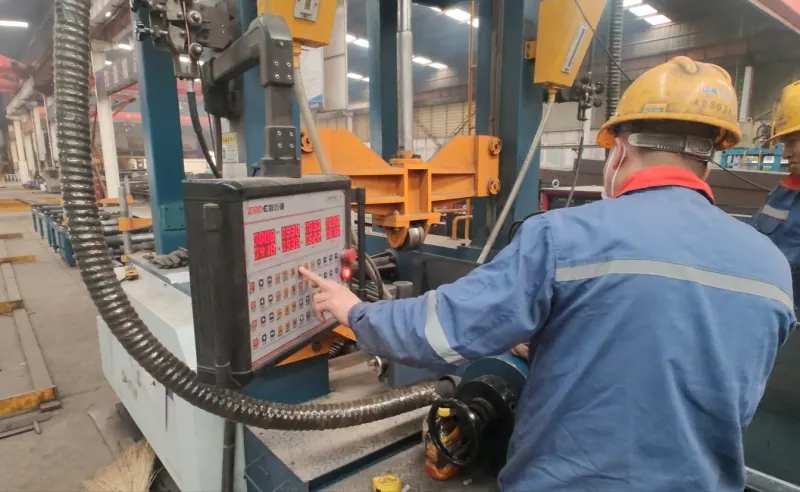

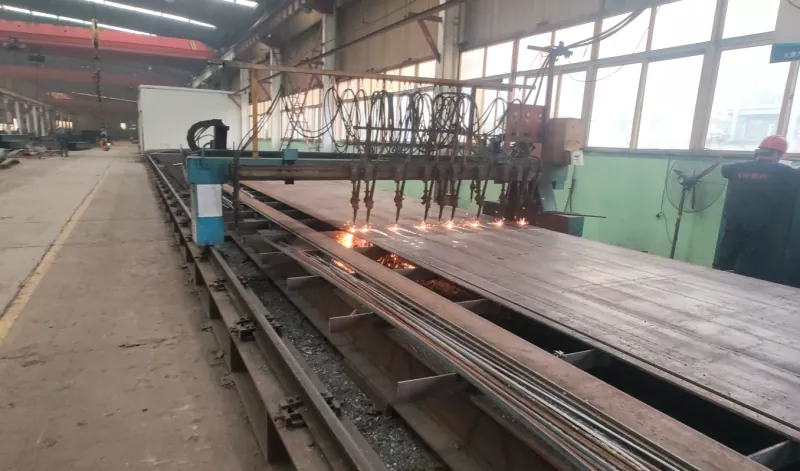

2. Pemotongan dan pengolahan

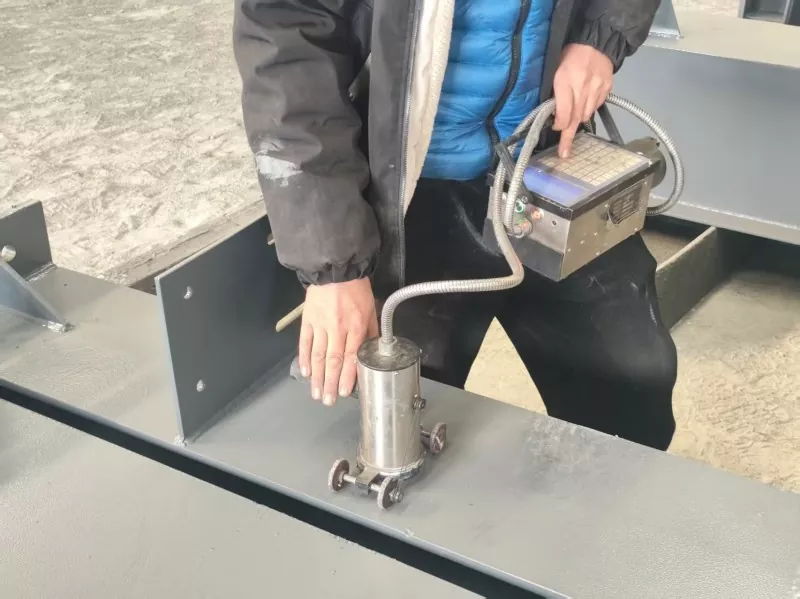

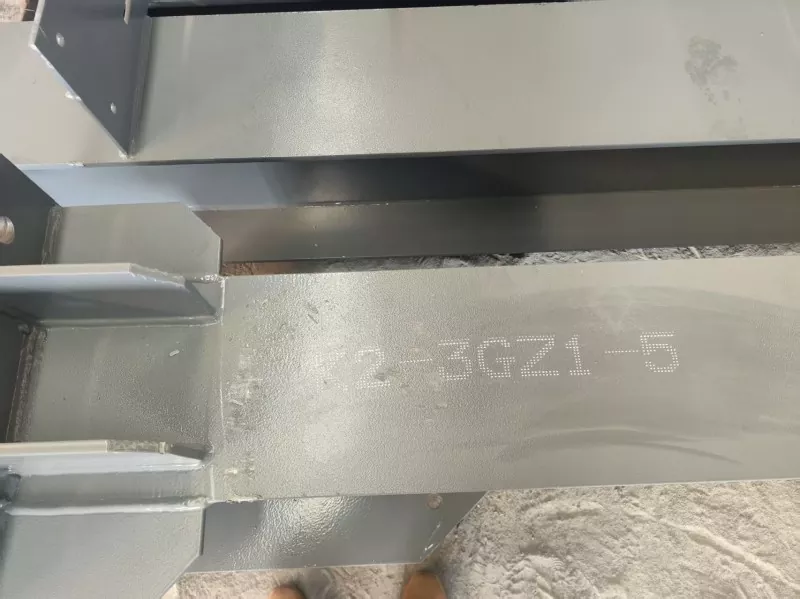

3. Pencetakan laser nomor komponen

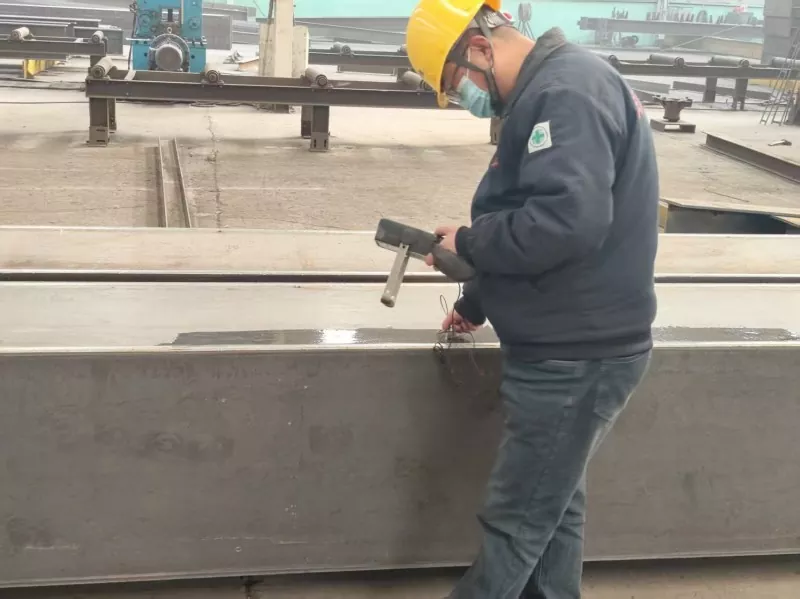

4. Pemeriksaan Kualitas

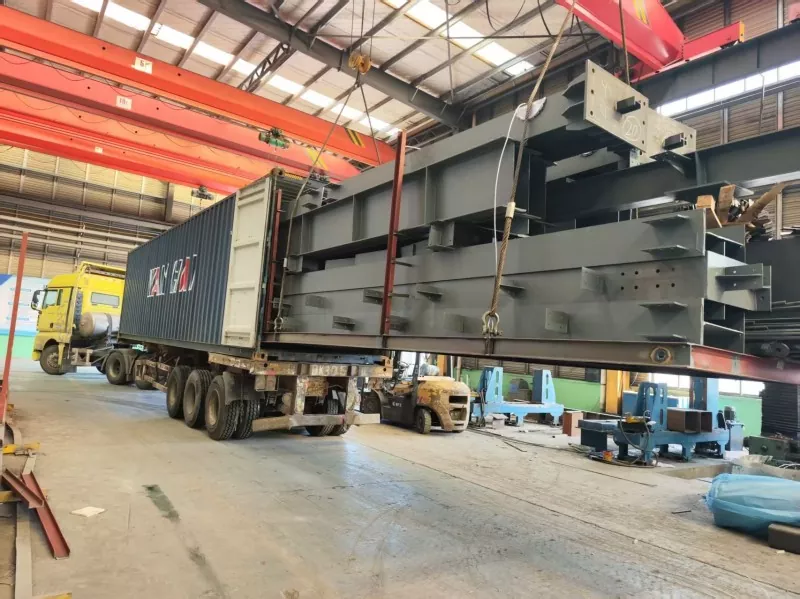

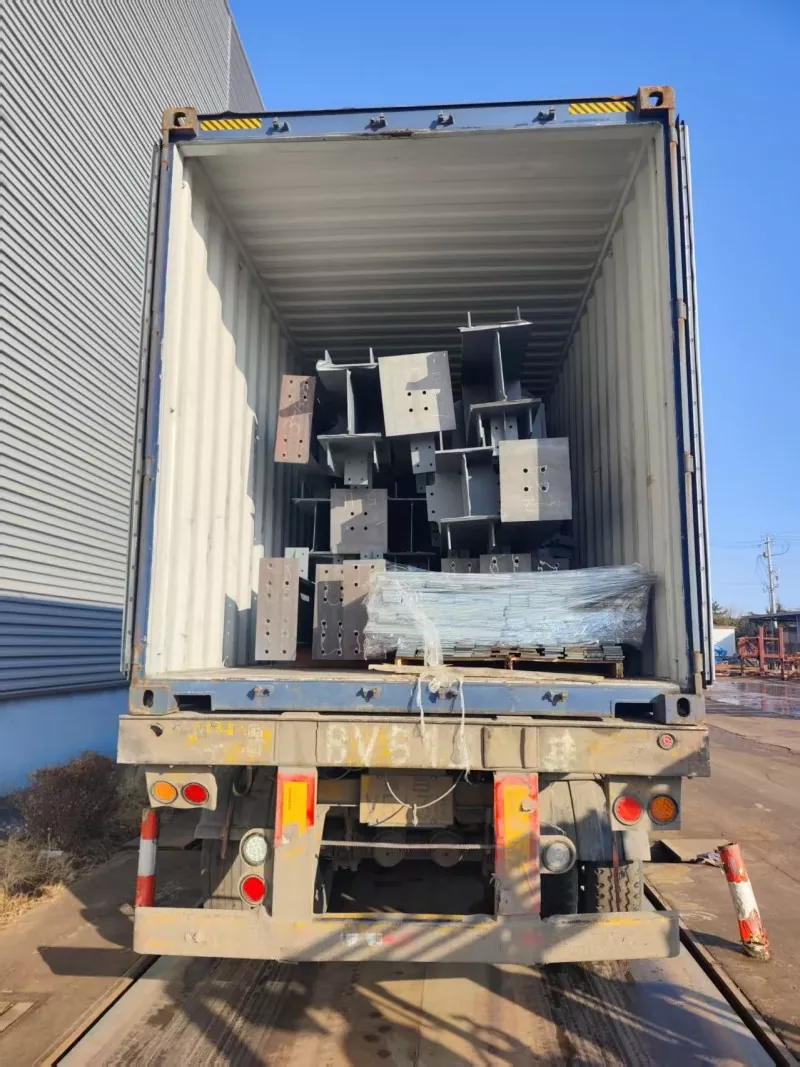

5. Pengemasan dan Pengiriman

Saran Desain Node Utama

Kolom baja adalah komponen penahan beban utama supermarket gudang rangka baja. Saran desain kolom baja meliputi aspek-aspek berikut:

● Bentuk bagian: Biasanya digunakan baja berbentuk H yang dilas atau dicanai panas (seri flensa lebar). Kadang-kadang, kolom berbentuk kotak atau kolom tabung bundar digunakan di area dengan beban berat.

● Jarak kolom: Jarak kolom memanjang (sepanjang arah supermarket) biasanya 6 hingga 12 meter, yang dikoordinasikan dengan modul rak dan lebar jalur forklift.

● Dasar kolom: Sebagian besar dasar kolom sambungan kaku (sambungan baut jangkar tertanam atau terbuka), yang menyalurkan momen lentur dan gaya aksial; mereka harus menahan beban angin dan gaya horizontal dari crane (jika ada).

● Perlakuan khusus: Di bawah 1,5 hingga 2,0 meter dari dasar kolom, beton sering diaplikasikan secara eksternal atau sudut pelindung anti-tabrakan dipasang untuk mencegah kerusakan akibat benturan forklift.
