Struktur Rangka Ruang: Pilihan Pilihan untuk Bangunan Umum Bentang Besar

Sebagai cabang penting dari struktur grid spasial, struktur rangka ruang mempunyai kinerja mekanik yang unggul, ringan, kekakuan tinggi, ketahanan gempa yang sangat baik, biaya rendah dan mudah dibentuk. Ini telah menjadi sistem struktur pilihan untuk atap bangunan umum besar seperti terminal bandara, stadion, pusat pameran dan stasiun.

Struktur rangka ruang adalah jenis utama sistem jaringan spasial. Ini adalah struktur batang spasial yang terdiri dari anggota-anggota yang disusun secara teratur dan dihubungkan melalui sambungan. Ini terutama dirancang sebagai kisi-kisi datar dua lapis atau multi-lapis, berbeda dari cangkang berkisi satu lapis.

Struktur rangka ruang umumnya digunakan untuk struktur atap, sebagian besar berbentuk lapisan tunggal dan datar. Mereka banyak digunakan di gedung-gedung publik termasukgimnasium, ruang pameran, ruang tunggu stasiunDanterminal bandara. Dalam beberapa tahun terakhir, mereka juga telah diterapkan pada bangunan industri sepertigudang, hanggar dan bengkel pabrik. Dengan keunggulan yang beragam, bangunan ini menonjol sebagai pilihan umum untuk bangunan publik berukuran besar.

Ruang bebas kolom bentang besar.

Struktur rangka ruang dengan mudah mencapai cakupan bebas kolom mulai dari 60 hingga 150 meter, menciptakan interior yang sepenuhnya terbuka dan luas. Gimnasium Ibu Kota Beijing mengadopsi struktur rangka luar angkasa dengan bentang 99 meter kali 112,2 meter. Keunggulan ini menjadikan space truss menjadi pilihan utama untuk atap terminal bandara.

Efisiensi ekonomi yang luar biasa.

Struktur ini memiliki konsumsi baja yang rendah dan biaya keseluruhan yang terkendali. Gudang baja Terminal Cadangan Gandum Renhe Hangzhou menggunakan rangka ruang piramida persegi dua lapis, dengan bentang maksimum 95 meter, sehingga menghasilkan konstruksi yang hemat biaya.

Kinerja seismik yang luar biasa.

Berkat redundansi tegangan spasial yang tinggi, keuletan yang baik, dan bobot yang ringan, struktur rangka ruang mengungguli struktur beton tradisional dalam ketahanan gempa. Sebagai bangunan hub super besar di zona seismik, Terminal Bandara Internasional Daxing Beijing dilengkapi dengan 1.152 bantalan isolasi dan 160 peredam untuk memastikan perlindungan efektif terhadap gempa bumi kuat.

Gaya arsitektur yang fleksibel.

Struktur ini dapat mewujudkan bentuk kompleks seperti hiperboloid, permukaan bentuk bebas, dan permukaan gelombang kontinu, sehingga memenuhi tuntutan desain landmark bangunan publik modern. Atap utama Terminal T2 Bandara Zhuhai mengadopsi rangka baja berongga hiperboloid kelengkungan variabel bentang panjang. Pusat Olahraga Teluk Shenzhen menggabungkan cangkang berkisi satu lapis dan rangka melengkung dua lapis, keduanya berfungsi sebagai contoh arsitektur ikonik.

Selain itu, struktur space truss hadir dalam berbagai bentuk dengan klasifikasi utama sebagai berikut:

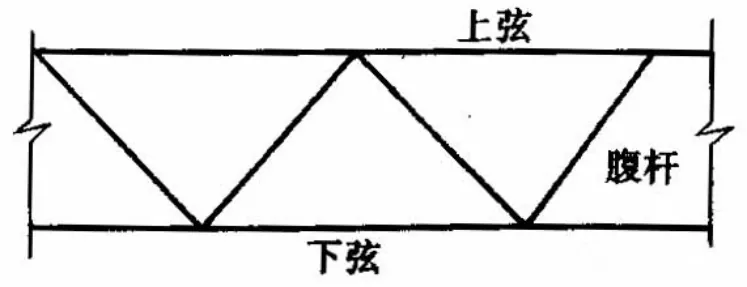

Rangka ruang dua lapis, terdiri dari tali busur atas, tali busur bawah, dan anggota jaring, adalah bentuk yang paling umum digunakan.

Pemilihan struktur rangka ruang ditentukan secara komprehensif oleh berbagai faktor antara lain bentuk bidang bangunan, kebutuhan arsitektur, beban, bentang, kondisi penyangga, dan biaya konstruksi.

Secara keseluruhan, mengadopsi struktur rangka ruang memungkinkan terciptanya ruang yang lebih besar dengan material yang lebih sedikit. Dengan latar belakang pembangunan berkualitas tinggi dan konstruksi ramah lingkungan, rangka ruang berfungsi sebagai tulang punggung kerangka kokoh bangunan publik berukuran besar.
