Panduan Lengkap Komponen Struktur Baja: Anggota Sekunder dan Detail Sambungan

Terbitan sebelumnya mengilustrasikan detail dan gambar tata letak komponen penahan beban utama dan komponen penguat & stabilitasstruktural bajakomponen. Sesi ini dilanjutkan dengan pengenalan komponen sekunder dan komponen terpasang serta sambungan dan perlengkapan struktural. Di bawah ini adalah uraian tipikal posisi tata letak dan daftar lengkap masing-masing komponen pada bangunan baja.

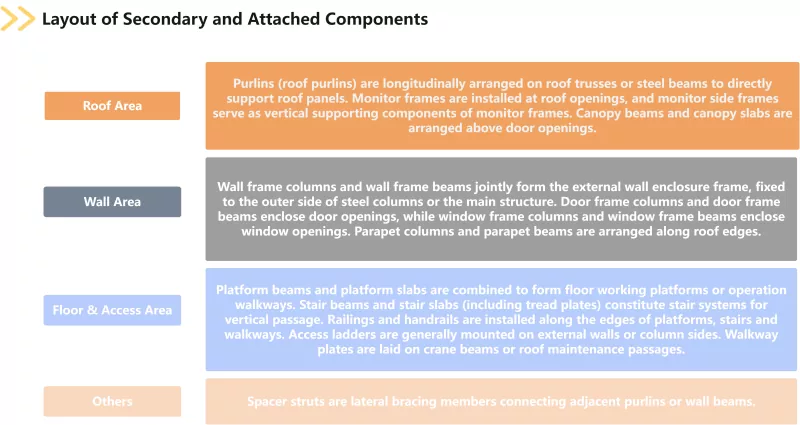

Komponen sekunder dan terpasang meliputi purlin, kolom rangka dinding, balok rangka dinding, rangka monitor, rangka samping monitor, balok tangga, pelat tangga, balok platform, pelat platform, railing, pegangan tangan, tangga akses, pelat jalan dan spacer struts, kolom kusen pintu, balok kusen pintu, kolom kusen jendela, balok kusen jendela, balok kanopi, pelat kanopi, kolom tembok pembatas dan balok tembok pembatas. Purlin dibagi lagi menjadi purlin atap dan purlin dinding, sedangkan pelat tangga menutupi pelat tapak. Menjalankan fungsi bangunan seperti penutup, lorong, penerangan alami dan ventilasi, komponen sekunder dan terpasang menyalurkan beban angin, beban salju, dan beban lainnya ke struktur utama. Mereka adalah bagian yang sangat diperlukan yang menjamin integritas dan fungsi pelayanan bangunan baja.

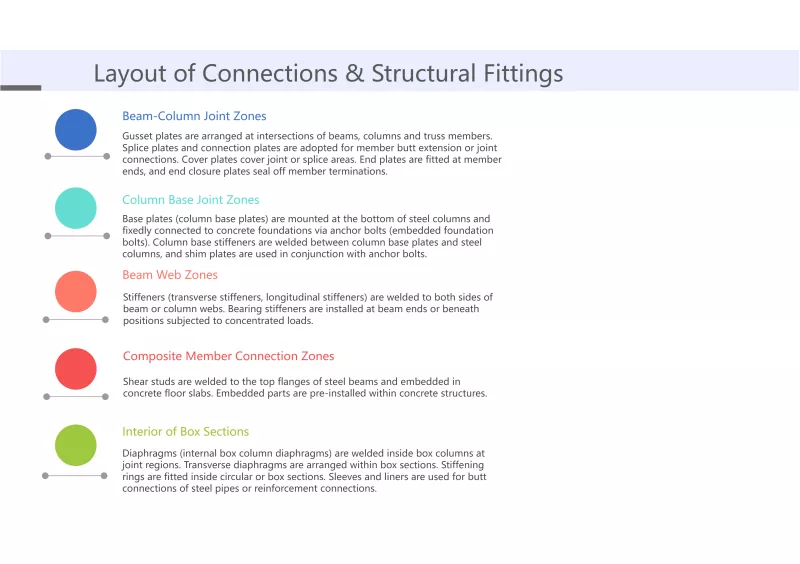

Sambungan dan perlengkapan struktur terdiri dari pelat buhul, pengaku, pengaku bantalan, pelat shim, pelat sambungan, pelat sambung, pelat penutup, pelat penutup ujung, pelat ujung, pelat dasar, pengaku dasar kolom, baut angkur kolom, baut mutu tinggi, baut biasa, stud geser, bagian tertanam, selongsong, pelapis, cincin pengaku, diafragma dan diafragma melintang. Pengaku dibagi menjadi pengaku melintang dan pengaku memanjang; pelat dasar termasuk pelat dasar kolom; baut jangkar kolom juga dikenal sebagai baut pondasi tertanam; kancing geser juga disebut konektor stud; diafragma menutupi diafragma internal untuk kolom kotak. Sebagai kategori pentingstruktur bajakomponen, sambungan, dan perlengkapan struktural secara langsung menentukan apakah semua anggota penahan beban dapat bekerja dalam koordinasi secara efektif dan apakah jalur perpindahan beban berkesinambungan dan dapat diandalkan.

Sejauh ini, empat kategori utama komponen struktur baja yang diklasifikasikan berdasarkan komposisi struktural semuanya telah dipilah. Semua komponen di atas digambar pada gambar konstruksi bangunan baja, dimasukkan dalam analisis gaya dalam laporan perhitungan struktur, dan disimpan secara permanen dalam struktur yang telah selesai. Kombinasi komponen bervariasi menurut jenis proyek yang berbeda. Pemahaman yang benar tentang logika penempatan dan tata letak fungsional setiap jenis komponen merupakan prasyarat untuk menyusun tagihan kuantitas yang akurat dan menentukan harga satuan yang komprehensif secara wajar, serta landasan untuk memastikan bahwa tujuan desain struktur baja dapat diubah menjadi bangunan fisik yang aman dan andal.
